低壓開關柜為什么要做溫升試驗項目？ 首先溫升試驗?zāi)壳笆且淮涡褪皆囼?yàn)，在產品生產前必須通過的試驗項目之一，是檢驗低壓開關柜產品相關部位的溫升是否符合標準的規定。我們可以這樣理解溫升，就是產品在運行中產生的溫度，這個溫度會隨著產品運行時間的增長溫度也會相應變化，就像我在使用手機過程中你會發現電池板發熱，當溫度超過一定程度時就會對產品生成一些不好的影響。
溫升的危害性，溫升超標對絕緣件的性能及設備壽命有較大的影響，長時間的溫升超標會造成絕緣性能降低，從而造成絕緣擊穿事故。另外嚴重發熱的可能會引起開關柜的爆炸，比如開關柜的真空斷路器都是密封的，箱體內氣體排不出，長時間溫升超標，極易引起爆炸。
低壓開關柜的溫升與很多因素有關，例如低壓開關柜主母線的運行電流，開關柜內元器件的種類、品質和安裝密度，低壓開關柜的IP防護等級和散熱能力、海拔高度等等。當?shù)蛪洪_關柜安裝處海拔高度低于2000m時，溫升就主要由運行電流大小、防護等級和環境溫度等參數決定了。
從低壓開關柜的應用來說，我們僅需要知道低壓開關柜是否滿足溫升要求即可，而不需要知道具體的溫升值。以下做出判斷低壓開關柜是否滿足溫升要求的計算方式。
例：系統圖的電網參數如下：
變壓器容量:1600KVA
變太器阻抗電壓:6%
低壓配電網額定電壓:0.23/0.4KV
電源頻率:50Hz
接地系統:TN-S
低壓開關柜防護等級:IP41
低壓開關柜環境溫度:40℃
低壓開關柜安裝方式:靠墻安裝

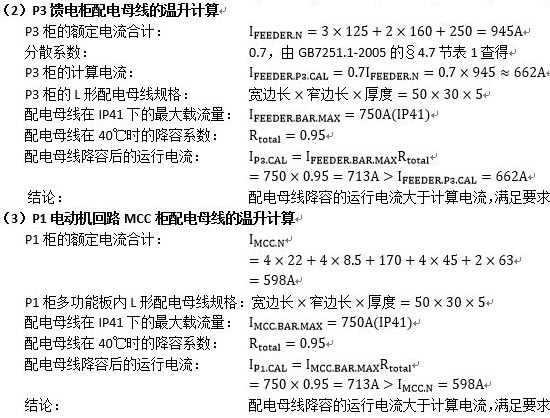

注意到國家標準GB/T 24276-2009,此標準是低壓開關柜溫升試驗的指標書。下面是關于母線溫升的計算，如下
另外溫升試驗也是考察柜體的結構及母排的選擇及連接。柜體的結構及母排的選擇及連接不合理，溫升試驗不容易通過，所以要通合理設計、取材防止開關柜運行過程中出現溫升超標問題，從而防止開關柜運行過程中出現溫升超標情況。
而溫升試驗?zāi)壳笆袌錾隙际峭ㄟ^大電流發生器來操作。
