升流器工作原理：
儀器測量線路包括一路電流測量回路和一路電流測量回路。（可按要求增加電壓測試）可擴展伏安特性功能。
電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。
電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。
由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。

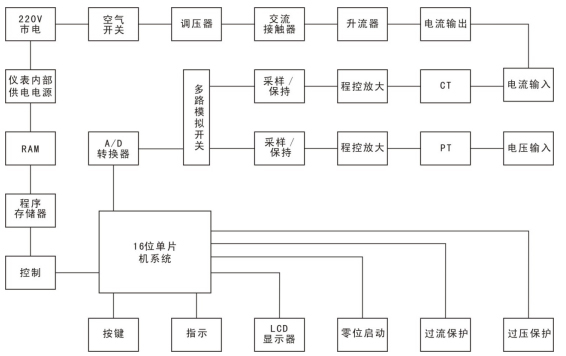

升流器原理圖：
升流器安全注意事項：
（1）為了操作人員及儀器的安全，確保儀器接地良好。
（2）試驗準備時最先接好地線，工作完畢時，最后拆除接地線。
（3）接入儀器的電源要求能承受30A電流沖擊。
（4）儀器與試品連接時,注意檢查各個接線是否錯誤,以免因接線錯誤造成設備損壞。
（5）設定過流保護的電流值最大應不超過儀器額定輸出電流值。
